LOCOMOTORA 252. LA CAJA.( 2 ª parte)

 En primer lugar voy a fabricar los focos delanteros y para hacerlos utilizo una regleta de conexiones de la medida requerida por la escala osea a ojo.Hay varios tamaños de conexiones y e escogido uno especifico

 Se le quitan los tornillos y la barrita del interior con un couter se perfilan y con pvc se hacen las paredes y se lijan hasta obtener el soporte donde van alojadas los leds y los focos

 Se colocan correctamente los soportes con pegamento de dos componentes y se fijan al chasis y y ya están preparados para los leds.

 Para hacer los cristales de los focos he comprado una bolsa de cristales para focos de coches de escalextric y así me evito fabricarlos.

 Se pinta de negro el interior y se pegan al soporte

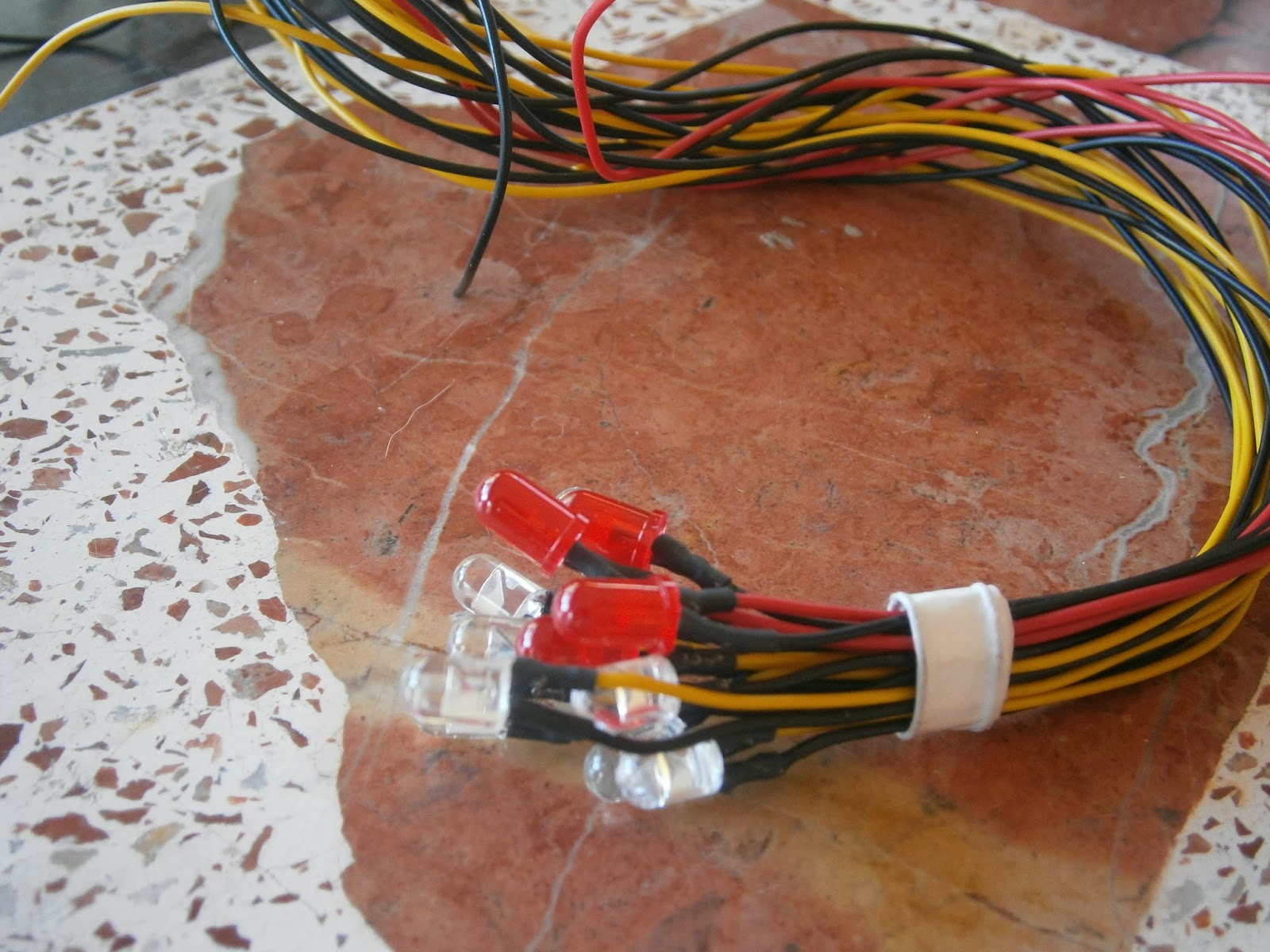

Los leds sueltos suelen ser blancos,amarillos pero no el tono de bombilla cálida así que utilicé un ojo de buey que da un tono real de foco de cualquier locomotora real .Se sacan los leds y se suelda con el color de cable que le toca y después se insertan en el orificio sel soporte del foco.

 Comenzamos a fabricar el interior de la cabina y para ello e comprado unas tiras de pvc para hacer los marcos de la luna delantera

 Como se puede ver en esta foto los leds puestos en los orificios de soporte y el marco puesto

 Esta pieza sin cortar es el techo

 Esta otra es una pieza del lateral con la puerta  la ventana cortada

 El marco de la ventana

 Para que las puertas se abran  utilizo unas mini bisagras

 Aquí vemos dos laterales y parte del techo. También se pintan los rebordes se la ventana para cuando se ponga el cristal no se vea los fondos.

 Se coloca el techo los laterales y las piezas traseras que encajan perfectamente

 Se fabrica el pupitre de mandos con pvc y se pinta.

 Esto es una micro cámara wifi  full hd desmontada de su carcasa y separando componentes y alargando cables para colocarla en el interior de una de las cabinas.Con esta cámara me permite hacer fotos desde mi teléfono y grabar y visualizar en vivo lo que grava ,podría conducirla con solo mirar mi teléfono.

 Se tapa todo para pintar el interior de color azul

 Aquí podemos observar el objetivo de la cámara que se confunde con la cabina

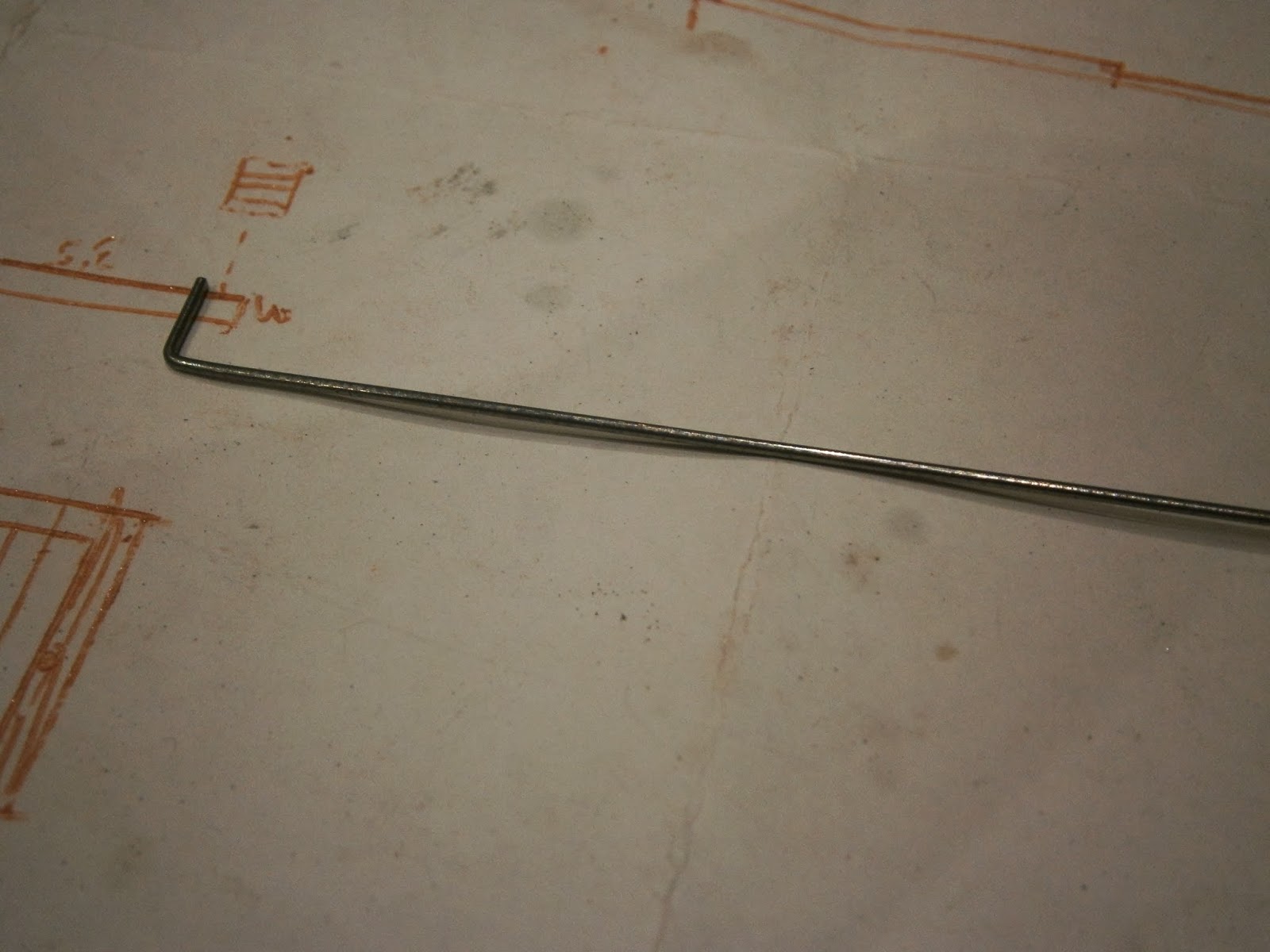

 Comenzamos a fabricar el pantógrafo dibujando en una hoja un plano hecho a escala y para fabricarlos utiliza varios tipos y medidas de latón

 Ya tengo hecho la base

 Se fabrica el bastidor con tubo de latón

 Se añade a la base

 Se fabrican los resortes con tubo de latón de distintas medidas

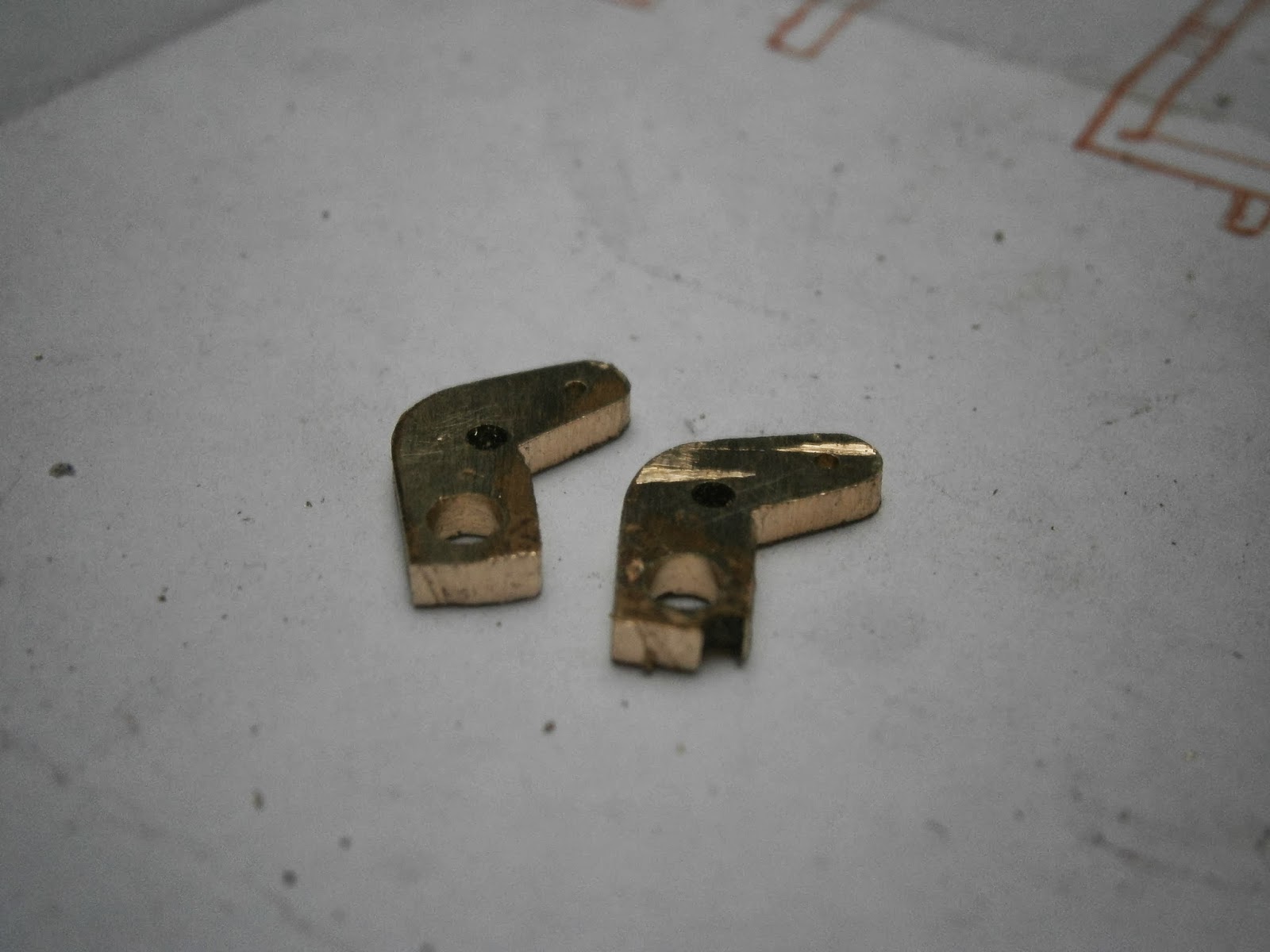

 Estas piezas será el sistema articulado del pantografo

 Se fabrica otro bastidor guía

 Se fabrican las mesillas con tubo de latón y se chafa con un martillo para tomar la forma

 Esta pieza será para el tensor y sirve para que las mesillas estén en línea con la base tal y como se muestran en las fotos posteriores

 Se sueldan las mesillas a los resortes

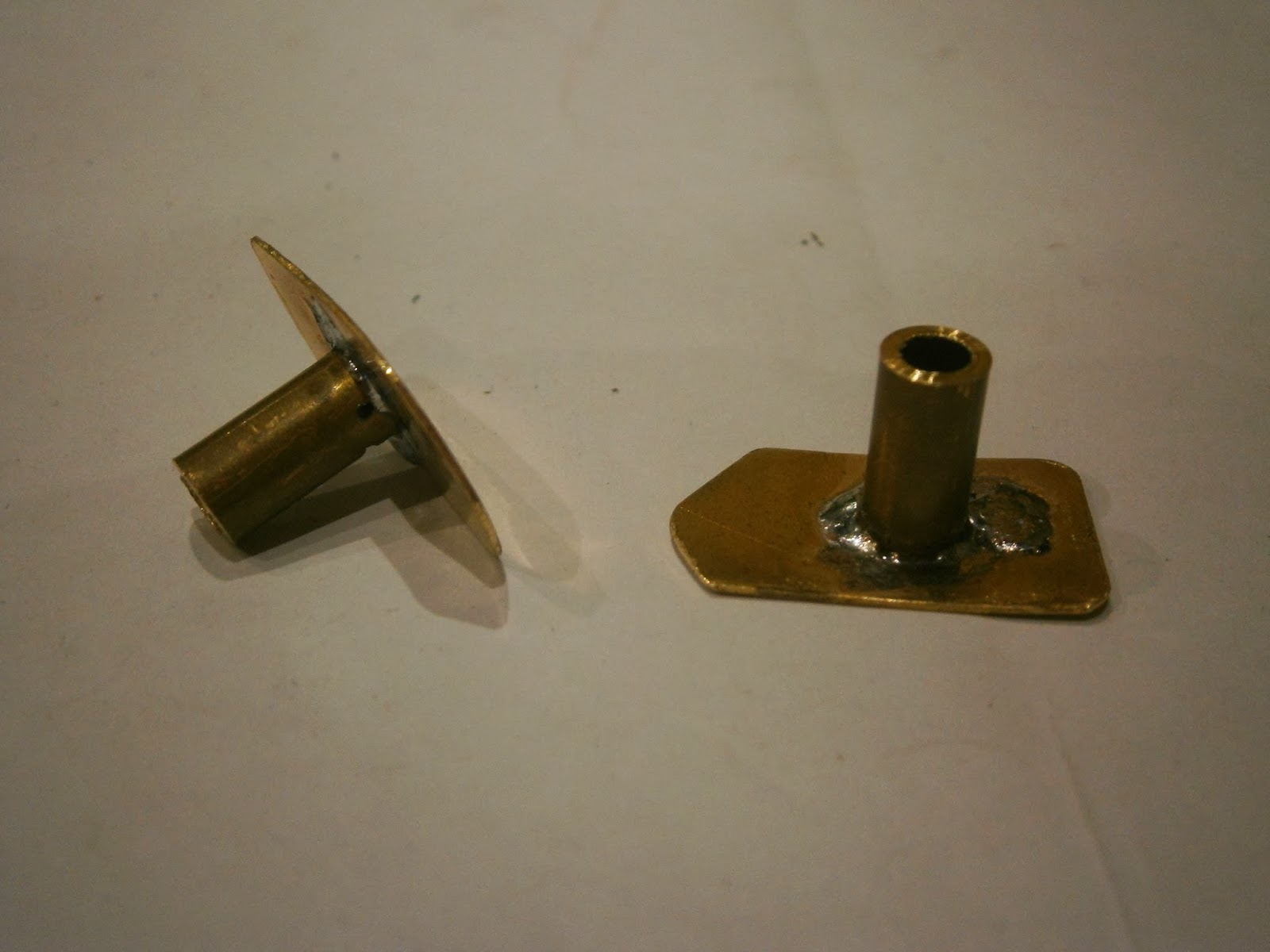

 Con el torno se hacen las piezas que sujetaran el pantógrafo entero

 Y aquí esta terminado, se observa en la foto de abajo un resorte que va a servir para colocar un servo para el elevamiento del pantógrafo

 Servo que voy a utilizar para el elevamiento del pantógrafo

 Se le hace un agujero al techo del tren para encastrar el servo dentro y se vea lo menos posible .En las siguientes fotos vereis el mecanismo utilizado para la elevacion

 Para que los cables del servo no se vean mucho los camuflamos con el cable central del techo

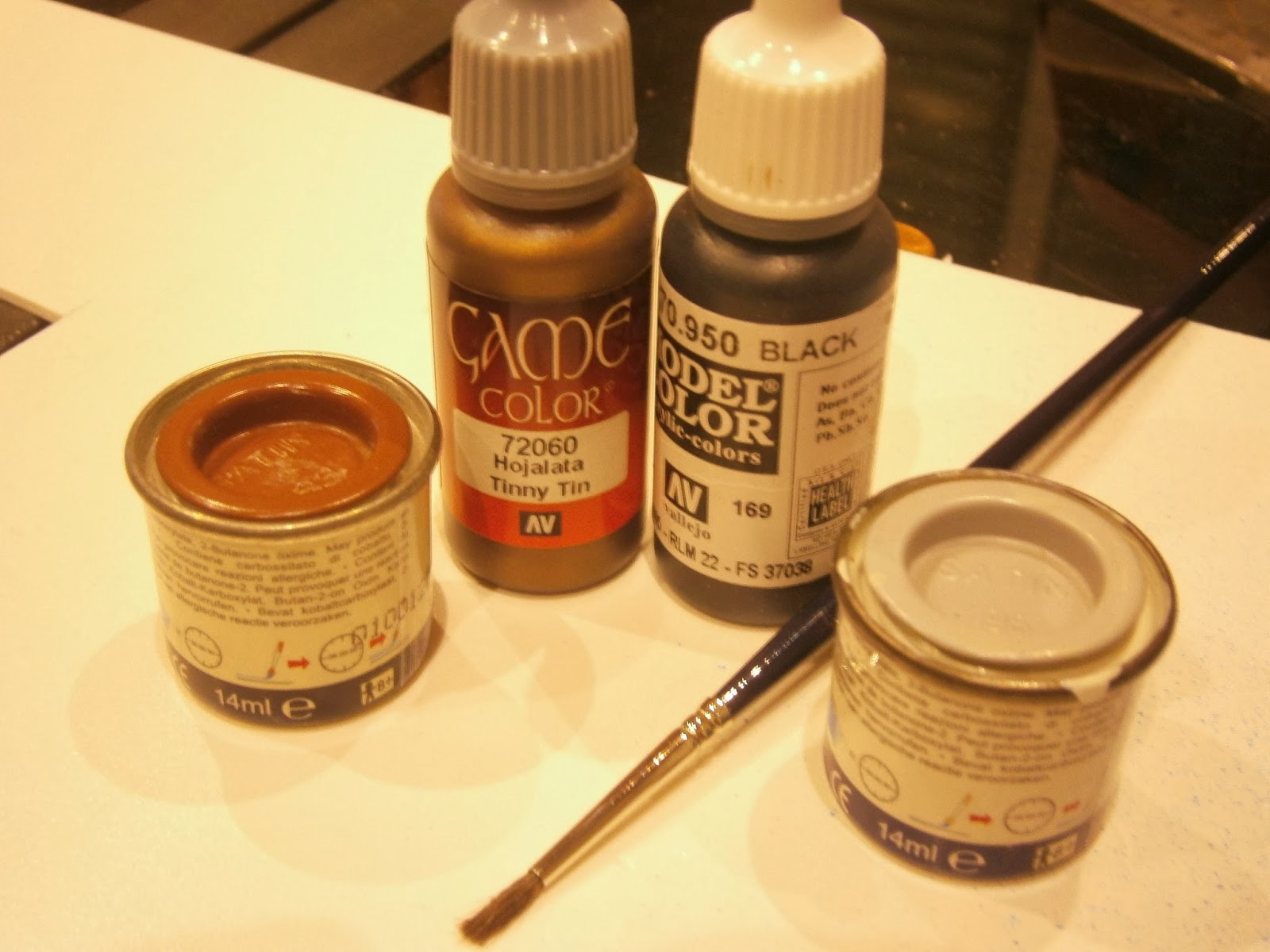

 Y ahora voy a pintar el pantógrafo y las piezas de porcelana

 Aquí se ve ya pintado y ensuciado .esta técnica es a pincel seco para envejecer o ensuciar con el color deseado yo e cogido el negro

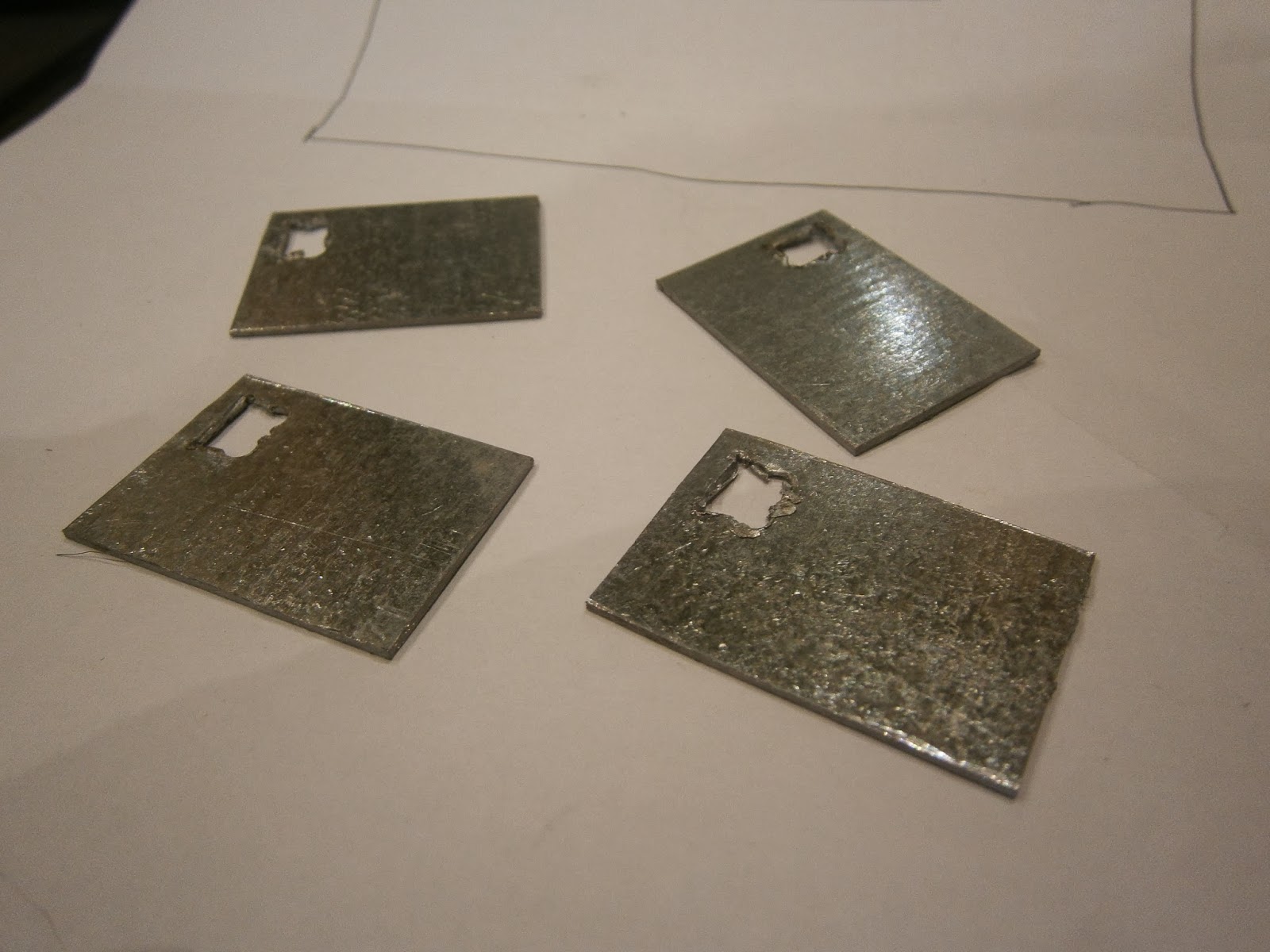

 En estas siguientes fotos veréis la fabricación de las toperas y el material utilizado es todo latón

Aproveché las piezas del interior de las regletas utilizadas para los focos para hacer parte de los topes ya que son de latón y fácil de soldar

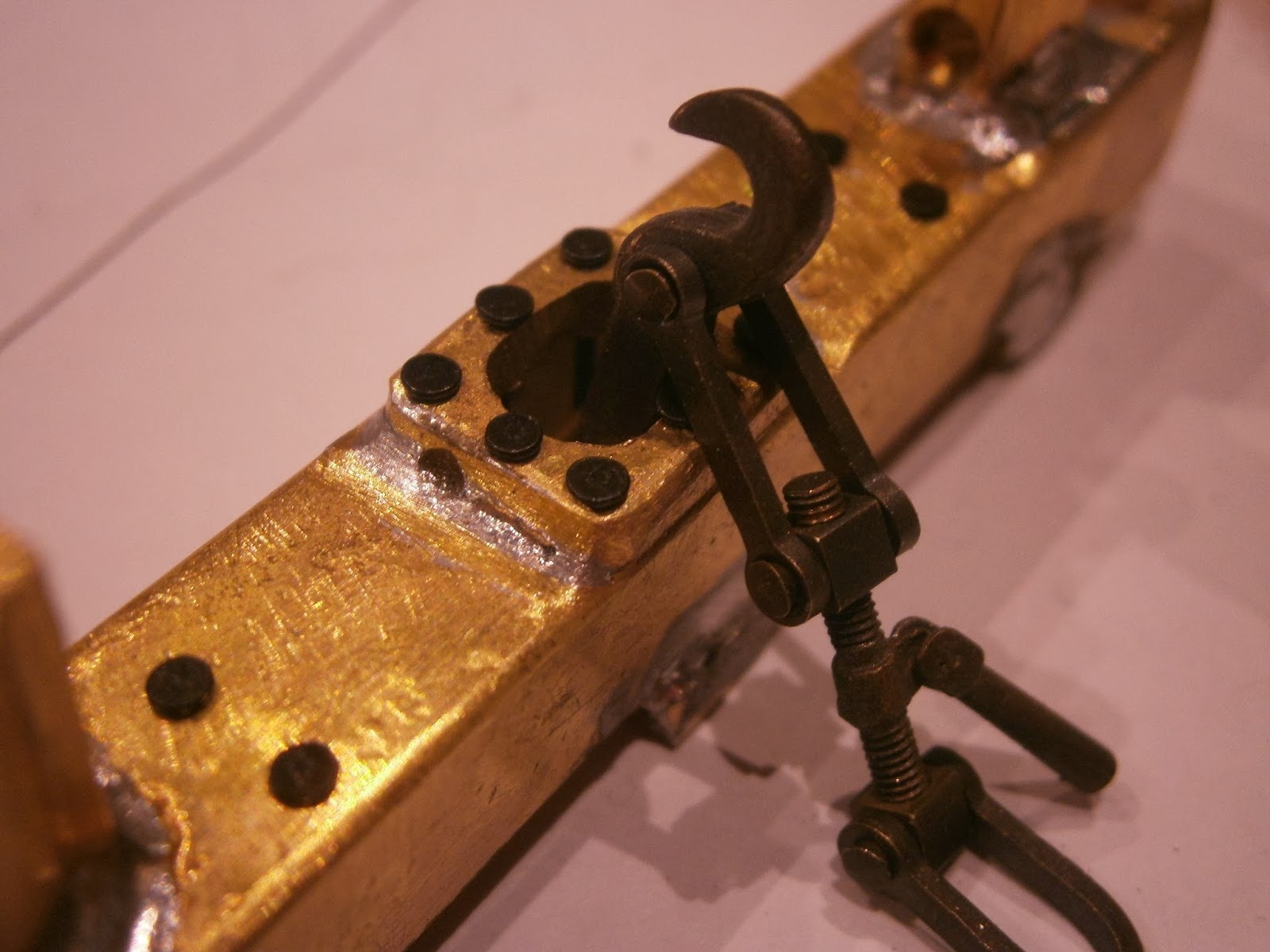

 Este enganche es comprado  es metálico y funcional

 Las escalerillas de las toperas

 Con metraquilato de 1mm se hacen los cristales para los focos y las lunas y luego se pinta el contorno de negro para simular una vez puesto una luna real

 La pintura de la chapa voy a utilizar pintura en espray lápiz y regla para dibujar todos los contornos por donde irá la cinta amarilla ,que es una cinta especial que deja las rayas y separaciones de pinturas perfecta

 Primero se limpia toda la carrocería con alcohol de quemar

 Se marca a lápiz y se pone la cinta amarilla por el contorno de la linea ,se tapan todo lo que no queremos pintar y a continuación se pinta de amarillo .

 Se deja secar 24 horas o mas para poder manipular sin que tus dedos dejen marca en la pintura

 Se hace la misma ovción con el color gris oscuro y se deja secar otras 24 horas mas

 Para hacer los limpiaparabrisas e utilizado cable negro y unas piezas  que se venden sueltas que son de unos vagones de escala n y unido el cable y la pieza queda así.

 Y ya esta acabada la carcasa de esta maravillosa maquina,Y aquí os dejo este pequeño reportaje de fotos de la locomotora.
