EURO 4000 DE VOSSLOH (ll parte)

En esta entrada veréis la segunda parte del paso a paso de la locomotora euro 4000 de vossloh

Detalle de los bajos,se observan los calderines de aire de presión

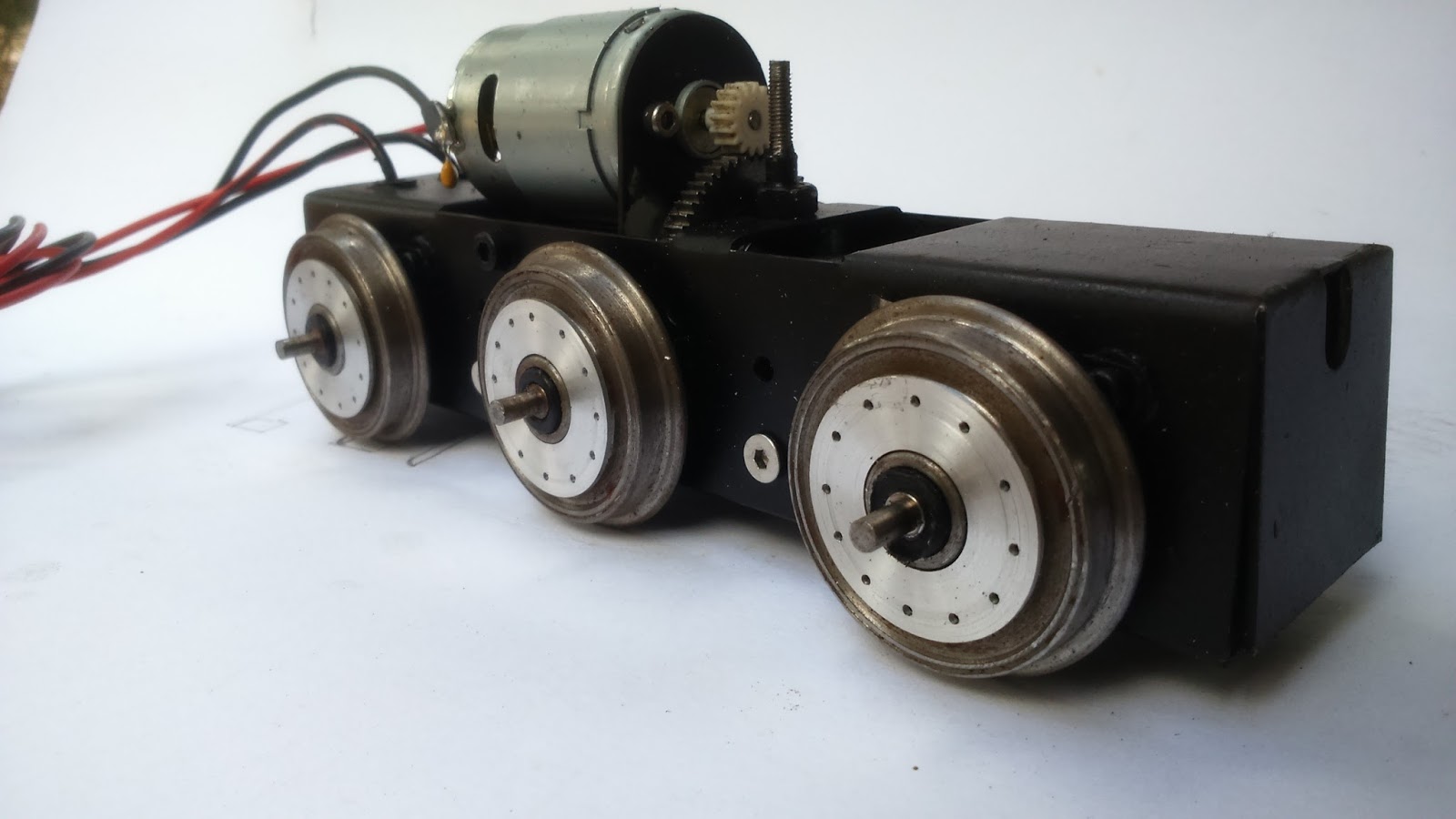

Detalle del bogie perfectamente detallado

Detalle de los ventiladores de refrigeración

Detalle del bajo donde se alojan las baterias



Se empieza a fabricar el testero,para hacer la forma redondeada del testero se necesita tallarlo a partir de una base hecha de forma basta tomando casi la forma del testero para empezar a tallar con couter y después de tallar ,lijarlo hasta tener reproducido el testero perfecto y que conlleva mucho trabajo tal y como se ven en las siguientes fotos

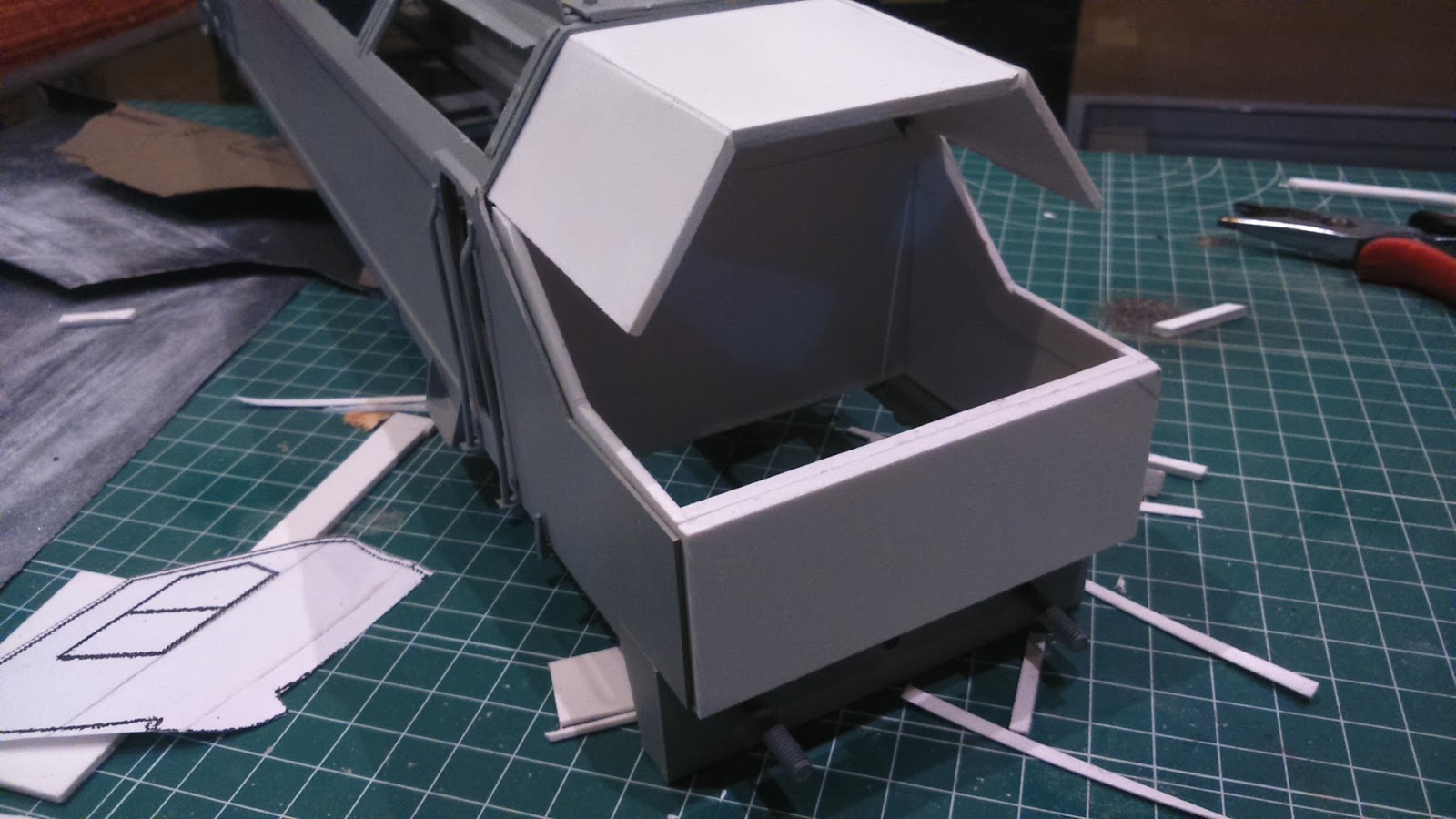

Aqui se ve una base en forma basto para empezar a darle forma con el couter

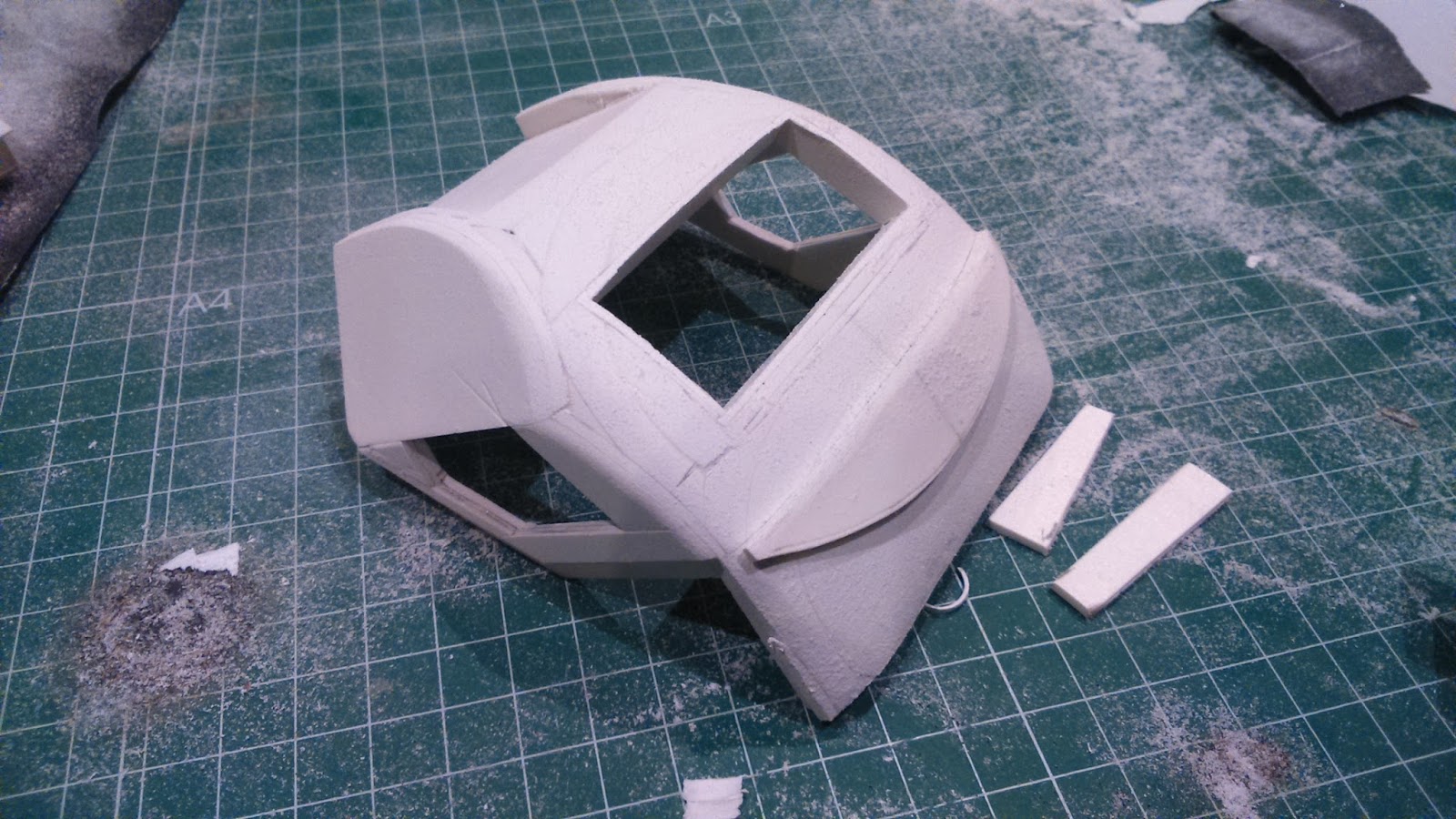

Una vez tallado y reproducido el testero se masillan las imperfecciones o huecos que hallan quedado y después se lija hasta dejarlo fino

Una vez quede todo fino se le añaden las partes de los focos primarios y secundarios

aqui está el testero completamente acabado ,esto es el negativo para fabricar un molde de silicona

Con plastilina se rellena el hueco interno de la pieza

Testero preparado para fabricar el molde

Con bloques de plastico se encierra el testero y se vierte la silicona, pasadas 24 horas se saca del cubo y se desmoldea con cuidado

A continuación se quita la plastilina y se vuelve a colocarlo dentro para hacer un contramolde

Molde y contramolde hechos y a continuación ha fabricar piezas en resina

Se hace el mismo proceso de tallar el bogie para hacer un molde y hacer copias en resina

Tapadera del tanque de combustible,fabricado con el mismo proceso de moldear con silicona

Fabricación de los ventiladores de refrigeración, fabricado con el proceso de moldeo,piezas hechas en plastico

Rejillas laterales,fabricación a partir de plástico para el moldeo con silicona

Resto de piezas talladas con pvc para el moldeo con silicona y copias en resina

Fabricación de areneros

caja de vaterias

Para hacer los calderines se ha utilizado aluminio macizo y torneado hasta dejarlos a la medida y forma

Se coloncan todas las partes de los bajos en el bastidor y se pinta con una imprimación especial para plasticos

Se colocan las lunas y ventanas dándole un perfilado negro

El final, se pinta con la decoración de europorte
