Creaciones Ferroviarias.: EL BOGIE

En primer lugar he diseñado el bogie en papel a escala en lo mas gordo después lo e pasado todas las medidas a ordenador para que el láser haga el trabajo.E utilizado hierro de diez mm de grosor para que tenga consistencia.

Estas piezas me servirán para sujetar el bogie con el chasis del tren mediante esos agujeritos

Estas tres piezas serán para armar las partes laterales del bogie

Para sujetar el bogie en una pieza y no soldar todo se hacen cuatro piezas que se ven en la foto de abajo.esas piezas se sueldan a las partes internas del bogie y pueda apoyar la pieza donde irá el pivote

Podría haber soldado todo pero cogí esta opción para montar y desmontar el bogie a mi antojo

Le hacemos unas ranuras con la sierra para los soportes de la suspensión primaria.

Se busca una chapa de 1 mm para las piezas de los soportes primero se hace a cartulina la pieza original se recorta y se marca en la chapa,se vuelve a recortar las piezas en la chapa y se enderezan.

Se rellenan las ranuras que hice al principio con pegamento de dos componentes y se insertan las piezas

Una vez seco se hacen las piezas donde van apoyados los muelles de la suspensión primaria,una chapa de dos mm de grosor con dos agujeros

Una vez ajustadas las piezas se sueldan al bógie

Compré dos clases de tira de muelles para las dos suspensiones primaria y secundaria.para la primaria se cortan todas a la medida un poco mas largo porque luego se retraen al ajusta.Una vez cortadas se planean las partes donde apoyan

Con el torno y aluminio se fabrica unas piezas que irán roscadas que servirá de base a los muelles

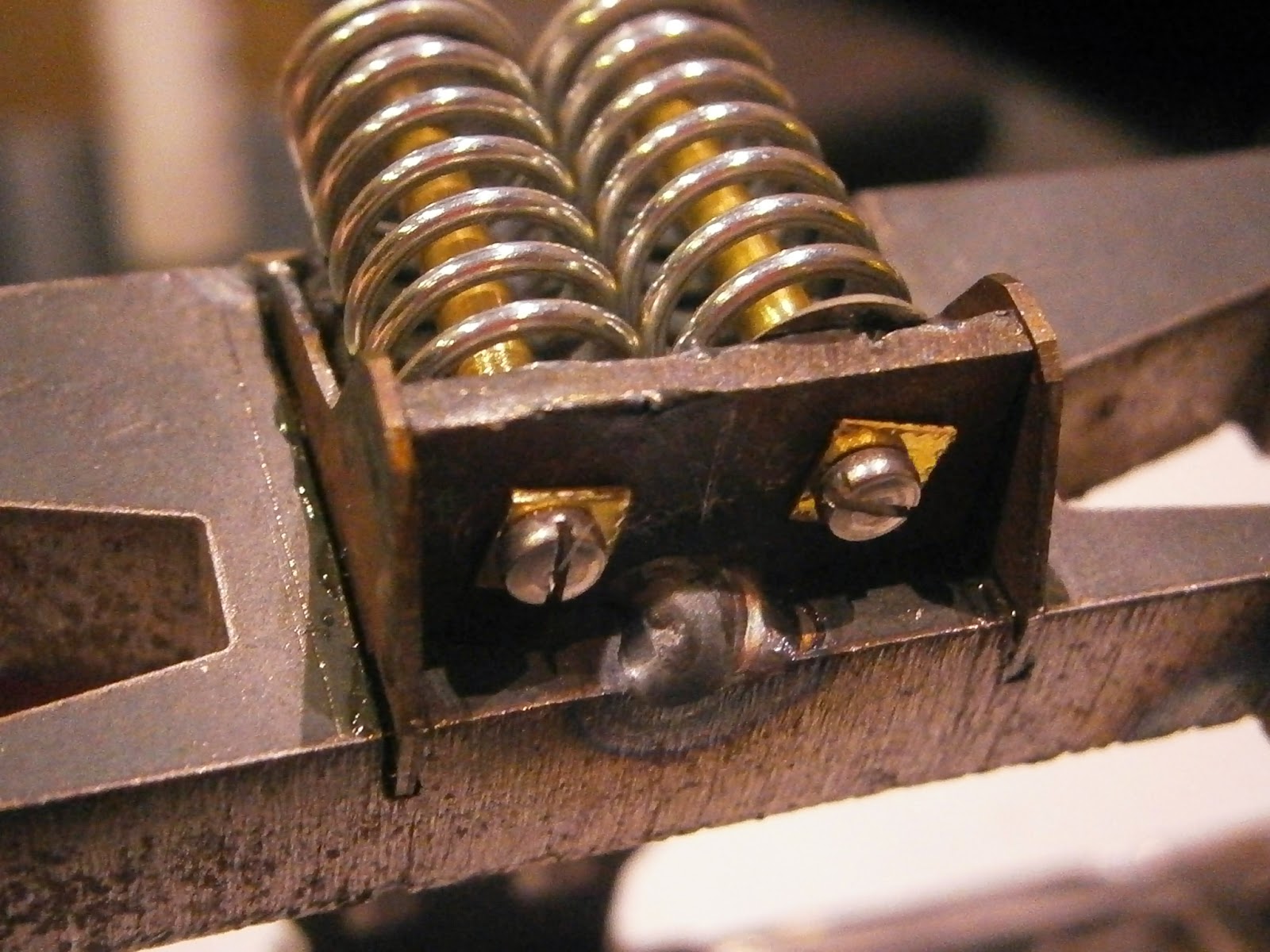

Con una varilla de latón se cortan trozos a medida del muelle recogido en una parte se taladra y se rosca a métrica dos y por la otra se rosca a métrica tres,esto servirá para que el muelle se quede fijo no se mueva y tenga el juego de muelle

En esta parte del bogie se hacen unos agujeros y se roscan para poner los muelles de la suspensión secundaria

En esta parte se hace un agujero mas grande para hacerle una cajonera para los tensores.se hace un taladro y se rosca para un tornillo pasante de métrica dos

Ya está la cajonera hecha y en las fotos de abajo los tensores que se taladran con una broca de diámetro dos

Estas piezas son los soportes de los ejes que también se les hace una cajonera y se hace un agujero de dos para la otra parte del tirante

Aquí se ve como se ha hecho una cajonera donde irá encajado uno de los muelles de la suspensión secundaria

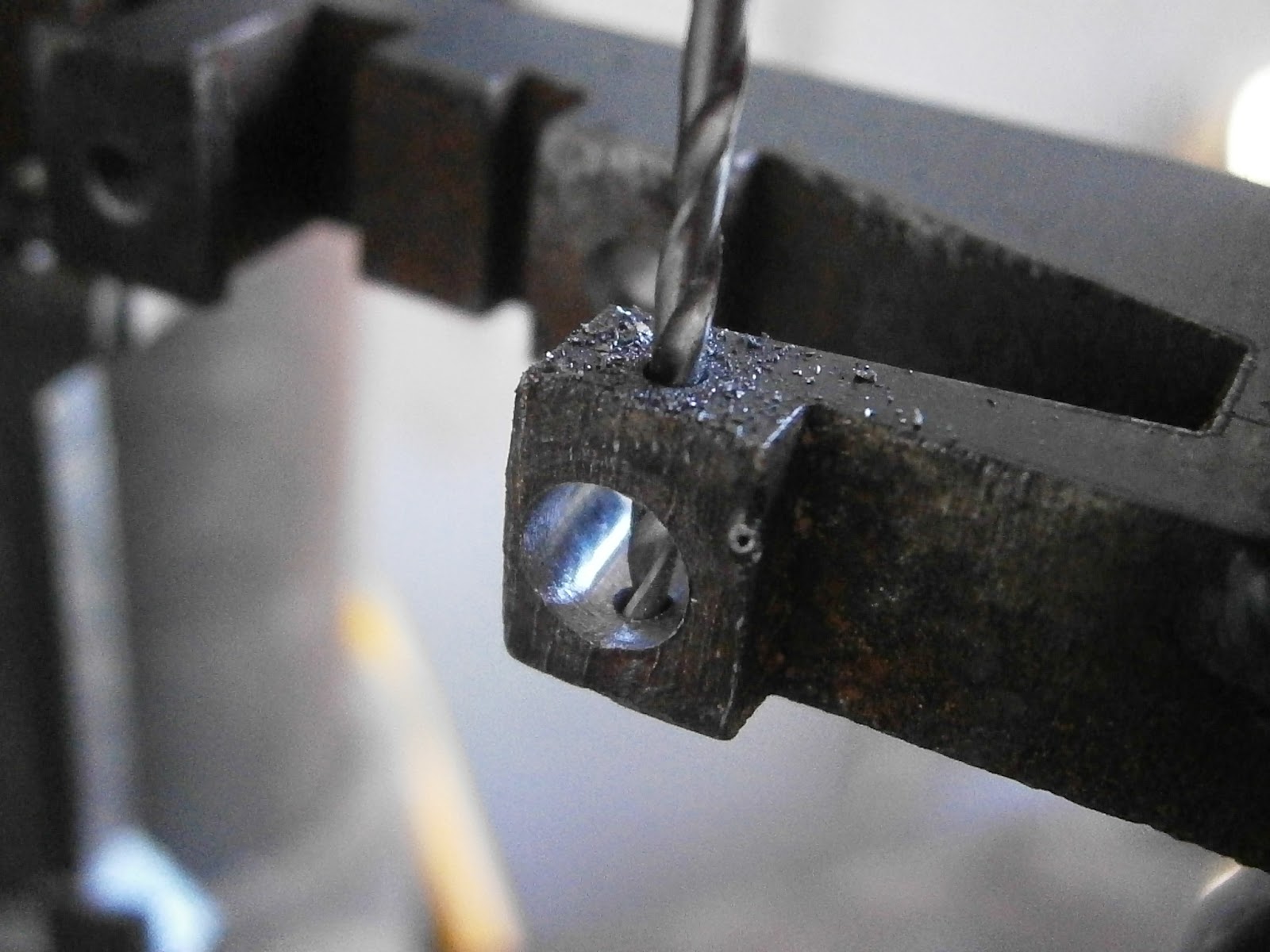

Los taladro para que sea mas fácil hacer la cajonera para uno de los tirantes

Para hacer la suspensión secundaria he utilizado el mismo sistema que en la suspensión primaria

Y ya esta montado

Con esta tornillería de varias medidas voy a hacer los bujes(las tapaderas de los engrasadores de los ejes)

Para que los ejes tengan un buen rozamiento se taladra la pieza para meter un cojinete

Con tubos de latón se fabrican los fuelles de suspensión pero estos estarán de pega no tendrán juego

Estos son los materiales que voy a utilizar para fabricar los ejes.aluminio que será el eje,acero para las ruedas y pvc para hacer unos casquillos para aislar las ruedas

Con el torno lo primero se hace el eje del que no lleva motor

Aquí los casquillos de pvc para el aislamiento también fabricado en el torno

Con el torno se hacen las ruedas como yo quiero

En estas fotos voy a fabricar los ejes motorizados.He decidido diseñar la transmisión como en la realidad una transmisión monorreductora que consiste en una escalera de engranajes de corona y piñón.De una impresora vieja hay un montón de engranajes y he escogido los que mejor me servían
